Gaz ziemny, obok energii elektrycznej, jest jednym z najpopularniejszych i najbardziej efektywnych źródeł energii wykorzystywanych w domach jednorodzinnych, mieszkaniach, a także w obiektach komercyjnych i przemysłowych. Kluczowym elementem umożliwiającym jego bezpieczne i efektywne użytkowanie sa instalacje gazowe Poznań. Bez niej dostęp do ciepła, ciepłej wody użytkowej czy możliwości gotowania na kuchence gazowej byłby niemożliwy. Ale czym dokładnie jest instalacja gazowa i z jakich elementów się składa? Ten artykuł ma na celu wyczerpujące wyjaśnienie tego złożonego, a zarazem niezwykle istotnego zagadnienia.

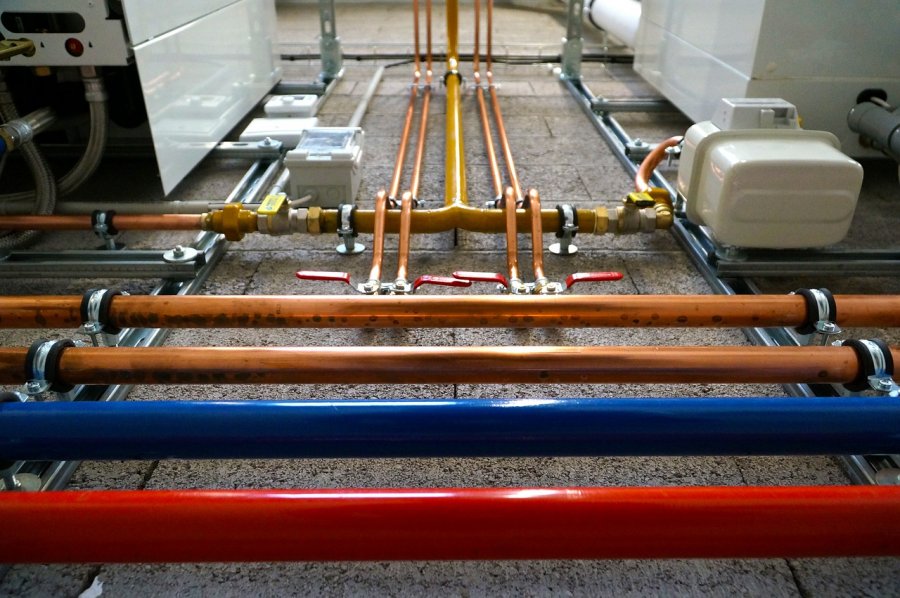

Czym jest instalacja gazowa?

Instalacja gazowa to nic innego jak system rurociągów, armatury, urządzeń pomiarowych oraz odbiorników gazu, który ma za zadanie bezpieczne i kontrolowane dostarczanie gazu z sieci gazowej (lub z indywidualnego zbiornika na gaz płynny) do punktów poboru wewnątrz budynku. Jest to system zaprojektowany z myślą o najwyższych standardach bezpieczeństwa, ponieważ gaz ziemny, choć niezwykle użyteczny, jest substancją łatwopalną i wybuchową, a jego niekontrolowany wyciek może prowadzić do tragicznych konsekwencji. Dlatego też projektowanie, wykonawstwo i eksploatacja instalacji gazowych podlegają ścisłym przepisom i regulacjom prawnym, a także rygorystycznym normom technicznym.

Głównym celem instalacji gazowej jest dostarczenie gazu w odpowiednim ciśnieniu i ilości do urządzeń gazowych, takich jak:

  • Kotły gazowe (do ogrzewania centralnego i ciepłej wody użytkowej)

  • Piec kominkowy (gazowy)

  • Kuchenki gazowe

  • Termy gazowe (do podgrzewania wody)

  • Grzejniki gazowe

  • Podgrzewacze wody przepływowe

  • Nagrzewnice powietrza

  • Urządzenia laboratoryjne (w przypadku instalacji przemysłowych)

Każdy z tych elementów wymaga precyzyjnego dostarczenia gazu, a instalacja gazowa zapewnia nie tylko to, ale również kontrolę nad jego przepływem i możliwość awaryjnego odcięcia dopływu w razie potrzeby.



Ewolucja instalacji gazowych: Od lamp gazowych do inteligentnych systemów



Historia wykorzystania gazu do celów oświetleniowych i grzewczych sięga początków XIX wieku. Pierwsze instalacje gazowe były prymitywne i służyły głównie do zasilania lamp gazowych w miastach. Z biegiem lat, wraz z rozwojem technologii i wzrostem zapotrzebowania na energię, instalacje gazowe ewoluowały. Początkowo dominowały rury stalowe łączone gwintowo, co wiązało się z ryzykiem nieszczelności. Wprowadzenie spawania, a później rur miedzianych i tworzyw sztucznych, znacząco poprawiło bezpieczeństwo i trwałość systemów.

Obecnie, nowoczesne instalacje gazowe to zaawansowane technologicznie systemy, które często są zintegrowane z inteligentnymi systemami zarządzania budynkiem (BMS). Dzięki temu możliwe jest zdalne sterowanie, monitorowanie zużycia gazu, a także automatyczne wykrywanie i reagowanie na awarie, np. poprzez odcięcie dopływu gazu w przypadku wykrycia wycieku. Ta ewolucja podkreśla nieustanne dążenie do zwiększania bezpieczeństwa i efektywności energetycznej.



Kluczowe elementy składowe instalacji gazowej



Instalacja gazowa to skomplikowany system składający się z wielu wzajemnie powiązanych elementów. Każdy z nich pełni określoną funkcję i jest niezbędny do prawidłowego i bezpiecznego działania całości. Poniżej przedstawiamy szczegółowy opis najważniejszych komponentów:



1. Przyłącze gazowe i główny zawór odcinający



Punktem wyjścia dla każdej instalacji gazowej jest przyłącze gazowe. Jest to odcinek rurociągu, który łączy sieć gazową z instalacją wewnętrzną budynku. Przyłącze zazwyczaj kończy się na zewnętrznej ścianie budynku lub w specjalnej skrzynce gazowej umieszczonej na granicy działki. W tym miejscu, jeszcze przed wejściem gazu do budynku, znajduje się główny zawór odcinający. Jest to element o kluczowym znaczeniu dla bezpieczeństwa. W przypadku awarii, pożaru lub konieczności przeprowadzenia prac konserwacyjnych, pozwala on na szybkie i całkowite odcięcie dopływu gazu do całego obiektu. Zazwyczaj jest to zawór kulowy, łatwo dostępny i wyraźnie oznakowany.



2. Gazomierz (licznik gazu)



Bezpośrednio za głównym zaworem odcinającym, w miejscu łatwo dostępnym dla odczytu, montowany jest gazomierz. Jest to urządzenie pomiarowe, które rejestruje ilość zużytego gazu w metrach sześciennych (m3). Odczyty z gazomierza stanowią podstawę do rozliczeń z dostawcą gazu. Gazomierze mogą być mechaniczne lub elektroniczne, a ich typ i rozmiar są dobierane w zależności od przewidywanego zużycia gazu w budynku. Pamiętajmy, że gazomierz jest własnością dostawcy gazu i jego instalacja oraz legalizacja są w jego gestii.



3. Reduktor ciśnienia gazu (w przypadku gazu płynnego)



W przypadku instalacji zasilanych gazem płynnym (LPG) ze zbiornika naziemnego lub podziemnego, niezbędnym elementem jest reduktor ciśnienia gazu. Gaz w zbiorniku magazynowany jest pod wysokim ciśnieniem, natomiast urządzenia gazowe wewnątrz budynku wymagają znacznie niższego ciśnienia do prawidłowej pracy. Reduktor obniża ciśnienie gazu do bezpiecznego i stabilnego poziomu, zapewniając jego stały przepływ do instalacji wewnętrznej. W przypadku gazu ziemnego, redukcja ciśnienia odbywa się zazwyczaj na stacji redukcyjno-pomiarowej poza terenem posesji, choć w niektórych przypadkach, np. w większych obiektach przemysłowych, reduktor może być częścią wewnętrznej instalacji.



4. Instalacja wewnętrzna - rurociągi



Rurociągi to krwiobieg instalacji gazowej. Ich zadaniem jest transport gazu od gazomierza (lub reduktora) do poszczególnych punktów poboru. Materiał, z którego wykonane są rury, ma kluczowe znaczenie dla bezpieczeństwa i trwałości instalacji. Tradycyjnie stosowano rury stalowe, czarne lub ocynkowane, łączone za pomocą spawania lub gwintowania. Obecnie coraz częściej stosuje się:

  • Rury miedziane: Charakteryzują się wysoką odpornością na korozję, łatwością obróbki (gięcie) i estetycznym wyglądem. Połączenia wykonuje się poprzez lutowanie twarde.

  • Rury z tworzyw sztucznych (PE): Stosowane głównie do przyłączy gazowych i instalacji zewnętrznych, ze względu na elastyczność i odporność na korozję. Wewnątrz budynków ich stosowanie jest ograniczone i wymaga specjalnych certyfikatów oraz odpowiedniego prowadzenia w osłonach.

Ważne jest, aby rurociągi były prowadzone w sposób widoczny lub w łatwo dostępnych kanałach wentylacyjnych, z dala od źródeł ciepła i materiałów łatwopalnych. Muszą być odpowiednio podparte i zabezpieczone przed uszkodzeniami mechanicznymi. Dopuszczalne jest prowadzenie rur w bruzdach ściennych, pod warunkiem, że bruzdy te są odpowiednio wentylowane i nie stanowią zagrożenia dla konstrukcji budynku.



5. Armatura odcinająca i regulacyjna



W skład instalacji gazowej wchodzi szereg elementów armatury, które służą do kontrolowania przepływu gazu i zapewnienia bezpieczeństwa:

  • Zawory odcinające (kurki gazowe): Montowane przed każdym urządzeniem gazowym, pozwalają na odcięcie dopływu gazu do konkretnego odbiornika w przypadku awarii, konserwacji lub demontażu urządzenia. Powinny być łatwo dostępne i wyraźnie oznakowane. Najczęściej są to zawory kulowe.

  • Zawory termoelektryczne (bezpieczeństwa): Stosowane w niektórych urządzeniach gazowych (np. w piecykach gazowych), które automatycznie odcinają dopływ gazu w przypadku zaniku płomienia, zapobiegając ulatnianiu się niekontrolowanego gazu.

  • Filtry gazu: Chronią urządzenia gazowe przed zanieczyszczeniami stałymi, które mogą znajdować się w gazie, takimi jak rdza czy drobiny kurzu. Montowane są zazwyczaj przed gazomierzem i przed wrażliwymi na zanieczyszczenia urządzeniami.

  • Manometry: Urządzenia do pomiaru ciśnienia gazu w instalacji. Choć nie zawsze są częścią domowej instalacji, są kluczowe w instalacjach przemysłowych i podczas diagnostyki.



6. Detektory gazu i systemy bezpieczeństwa



Współczesne instalacje gazowe coraz częściej są wyposażane w zaawansowane systemy bezpieczeństwa:

  • Detektory gazu: Urządzenia, które stale monitorują stężenie gazu w powietrzu. W przypadku wykrycia nieszczelności i przekroczenia dopuszczalnych norm, detektor uruchamia alarm akustyczny i wizualny, informując o zagrożeniu. Niektóre detektory są zintegrowane z zaworami elektromagnetycznymi, które w momencie wykrycia gazu automatycznie odcinają dopływ gazu do budynku. Jest to niezwykle ważne zabezpieczenie, szczególnie w pomieszczeniach, gdzie znajdują się urządzenia gazowe.

  • Zawory elektromagnetyczne (zawory odcinające awaryjne): Jak wspomniano, mogą być sterowane przez detektory gazu lub ręcznie. Umożliwiają szybkie odcięcie dopływu gazu do całej instalacji w sytuacjach awaryjnych.

  • Wentylacja: Choć nie jest to bezpośrednio element instalacji gazowej, prawidłowa wentylacja pomieszczeń, w których znajdują się urządzenia gazowe, jest absolutnie kluczowa dla bezpieczeństwa. Gaz ziemny jest lżejszy od powietrza i w przypadku wycieku gromadzi się pod sufitem, natomiast gaz płynny (LPG) jest cięższy i osiada przy podłodze. Skuteczna wentylacja mechaniczna lub grawitacyjna zapewnia odprowadzenie ewentualnych wycieków gazu i zapobiega gromadzeniu się niebezpiecznych stężeń.



7. Urządzenia gazowe (odbiorniki)



Odbiorniki gazu to ostatni, ale równie ważny element instalacji. To właśnie one zamieniają energię gazu na ciepło, światło lub ruch. Do najpopularniejszych należą:

  • Kotły grzewcze: Służą do ogrzewania wody w instalacji centralnego ogrzewania oraz do podgrzewania ciepłej wody użytkowej. Mogą być jedno- lub dwufunkcyjne, kondensacyjne (wysokoefektywne) lub tradycyjne.

  • Kuchenki gazowe: Używane do gotowania.

  • Piec kominkowy gazowy: Ozdobny element grzewczy, symulujący palenisko kominkowe, ale zasilany gazem.

  • Termy gazowe/podgrzewacze wody przepływowe: Służą do szybkiego podgrzewania ciepłej wody użytkowej.

  • Grzejniki gazowe: Samodzielne urządzenia grzewcze, niezależne od centralnego ogrzewania.

Każde z tych urządzeń wymaga odpowiedniego podłączenia do instalacji gazowej, z zachowaniem wszystkich norm bezpieczeństwa i technicznych. Ich prawidłowy montaż i regularne przeglądy są kluczowe dla bezpiecznej i efektywnej eksploatacji.

Projektowanie i wykonawstwo instalacji gazowej - rola eksperta



Projektowanie i wykonawstwo instalacji gazowej to zadanie wymagające specjalistycznej wiedzy i uprawnień. Nie jest to praca dla amatora! Każda instalacja gazowa musi być wykonana zgodnie z obowiązującymi przepisami prawa budowlanego, normami technicznymi (np. PN-EN 1775:2007 "Dostarczanie gazu. Gazociągi w budynkach. Maksymalne ciśnienie robocze do 5 barów. Wymagania funkcjonalne") oraz sztuką budowlaną.



Proces projektowania:



  1. Analiza zapotrzebowania: Określenie potrzeb energetycznych budynku, liczby i rodzaju urządzeń gazowych, co pozwala na dobór odpowiedniej mocy i średnic rurociągów.

  2. Lokalizacja: Wyznaczenie optymalnych tras prowadzenia rurociągów, lokalizacji gazomierza, zaworów i urządzeń gazowych, z uwzględnieniem przepisów dotyczących bezpieczeństwa (odległości od otworów, materiałów łatwopalnych itp.).

  3. Obliczenia hydrauliczne: Precyzyjne obliczenie średnic rur, aby zapewnić odpowiednie ciśnienie i przepływ gazu do wszystkich odbiorników, minimalizując straty ciśnienia.

  4. Wentylacja i odprowadzenie spalin: Projektowanie odpowiednich systemów wentylacyjnych i spalinowych, niezbędnych do bezpiecznej pracy urządzeń gazowych.

  5. Dokumentacja: Sporządzenie szczegółowego projektu technicznego, zawierającego schematy, rysunki, zestawienie materiałów oraz obliczenia. Projekt musi być zatwierdzony przez uprawnionego projektanta.



Proces wykonawstwa:



  1. Kwalifikacje wykonawców: Prace przy instalacji gazowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia gazowe (tzw. uprawnienia SEP G3, czyli uprawnienia do eksploatacji urządzeń, instalacji i sieci gazowych).

  2. Materiały: Stosowanie wyłącznie atestowanych i certyfikowanych materiałów, spełniających normy bezpieczeństwa.

  3. Techniki połączeń: Wykorzystanie odpowiednich technik łączenia rur (spawanie, lutowanie, połączenia gwintowane z odpowiednim uszczelnieniem), zapewniających szczelność i trwałość instalacji.

  4. Próby szczelności: Po zakończeniu montażu instalacja musi zostać poddana próbom szczelności pod zwiększonym ciśnieniem. Jest to kluczowy etap, który pozwala wykryć ewentualne nieszczelności przed oddaniem instalacji do użytku.

  5. Odbiór techniczny: Ostatnim etapem jest odbiór techniczny przez uprawnionego inspektora nadzoru budowlanego lub przedstawiciela zakładu gazowniczego. Bez pozytywnego protokołu odbioru instalacja nie może zostać uruchomiona.



Bezpieczeństwo ponad wszystko: Eksploatacja i konserwacja



Nawet najlepiej zaprojektowana i wykonana instalacja gazowa wymaga regularnych przeglądów i konserwacji, aby zapewnić jej bezpieczną i efektywną pracę przez długie lata. Odpowiedzialność za stan techniczny i bezpieczeństwo instalacji spoczywa na właścicielu lub zarządcy budynku.



Regularne przeglądy:



  • Roczne przeglądy techniczne: Zgodnie z przepisami prawa budowlanego, właściciel lub zarządca budynku jest zobowiązany do przeprowadzania corocznych przeglądów instalacji gazowej. Przegląd powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia. Podczas przeglądu sprawdza się m.in.:

    • Szczelność instalacji (za pomocą specjalistycznych urządzeń do wykrywania nieszczelności).

    • Stan techniczny rurociągów, armatury i połączeń.

    • Prawidłowość działania zaworów odcinających.

    • Działanie detektorów gazu (jeśli są zainstalowane).

    • Stan wentylacji i przewodów spalinowych.

    • Prawidłowość działania urządzeń gazowych.

  • Przeglądy kominiarskie: Przewody kominowe (spalinowe i wentylacyjne) związane z urządzeniami gazowymi muszą być czyszczone i kontrolowane przez uprawnionego kominiarza co najmniej raz w roku (dla spalinowych) lub częściej, w zależności od rodzaju paliwa i przepisów lokalnych. Niedrożne przewody kominowe mogą prowadzić do zatrucia tlenkiem węgla (czadem), który jest bezbarwnym i bezzapachowym, a jednocześnie śmiertelnie niebezpiecznym gazem.



Zasady bezpiecznej eksploatacji:



  • Natychmiastowa reakcja na zapach gazu: Jeśli wyczujesz gaz, natychmiast zamknij główny zawór odcinający gazu, otwórz okna i drzwi, aby przewietrzyć pomieszczenia, nie włączaj i nie wyłączaj żadnych urządzeń elektrycznych (iskra może spowodować wybuch!), opuść budynek i wezwij pogotowie gazowe (numer alarmowy 992) oraz straż pożarną (numer alarmowy 998 lub 112).

  • Nie modyfikuj instalacji samodzielnie: Wszelkie prace, naprawy, rozbudowy czy demontaże instalacji gazowej muszą być wykonywane przez osoby posiadające odpowiednie uprawnienia.

  • Nie zastawiaj dostępu do zaworów: Zapewnij swobodny dostęp do wszystkich zaworów odcinających, zwłaszcza do głównego zaworu.

  • Montaż czujników czadu: W pomieszczeniach, w których znajdują się urządzenia grzewcze z otwartą komorą spalania, bezwzględnie zaleca się instalację czujników tlenku węgla (czadu).

  • Regularne serwisowanie urządzeń gazowych: Same urządzenia gazowe (kotły, kuchenki) również wymagają regularnych przeglądów i konserwacji zgodnie z zaleceniami producenta.



Podsumowanie i perspektywy na przyszłość



Instalacja gazowa to złożony, ale niezbędny element współczesnego budownictwa, zapewniający komfort i funkcjonalność w naszych domach i miejscach pracy. Składa się z wielu wzajemnie powiązanych elementów – od przyłącza gazowego i gazomierza, przez rurociągi i armaturę odcinającą, aż po zaawansowane systemy bezpieczeństwa i różnorodne urządzenia gazowe. Jej prawidłowe zaprojektowanie, wykonawstwo i regularna konserwacja są absolutnie kluczowe dla bezpieczeństwa użytkowników i efektywności energetycznej.

W przyszłości możemy spodziewać się dalszego rozwoju technologii w zakresie instalacji gazowych. Coraz większy nacisk będzie kładziony na:

  • Inteligentne systemy zarządzania: Integracja instalacji gazowych z systemami smart home, umożliwiającymi zdalne sterowanie, optymalizację zużycia gazu i automatyczne reagowanie na awarie.

  • Materiały o podwyższonej trwałości i bezpieczeństwie: Rozwój nowych stopów metali i tworzyw sztucznych, które będą jeszcze bardziej odporne na korozję, uszkodzenia mechaniczne i wysokie temperatury.

  • Wodór i biometan: W kontekście transformacji energetycznej, instalacje gazowe będą musiały być dostosowane do przesyłu i spalania nowych rodzajów gazów, takich jak wodór (jako paliwo niskoemisyjne) czy biometan (gaz odnawialny). Będzie to wymagało dostosowania infrastruktury i urządzeń.

  • Większa automatyzacja i precyzja: Rozwój sensorów i systemów sterowania, które pozwolą na jeszcze precyzyjniejsze monitorowanie i kontrolę nad całą instalacją, minimalizując ryzyko awarii i optymalizując zużycie energii.

Podsumowując, instalacja gazowa to inżynieryjne arcydzieło, które wymaga szacunku, wiedzy i odpowiedzialności. Pamiętajmy, że bezpieczeństwo jest zawsze priorytetem, a wszelkie prace związane z gazem należy powierzać wyłącznie wykwalifikowanym specjalistom. Tylko w ten sposób możemy cieszyć się komfortem i korzyściami płynącymi z dostępu do gazu, minimalizując jednocześnie potencjalne ryzyka.
